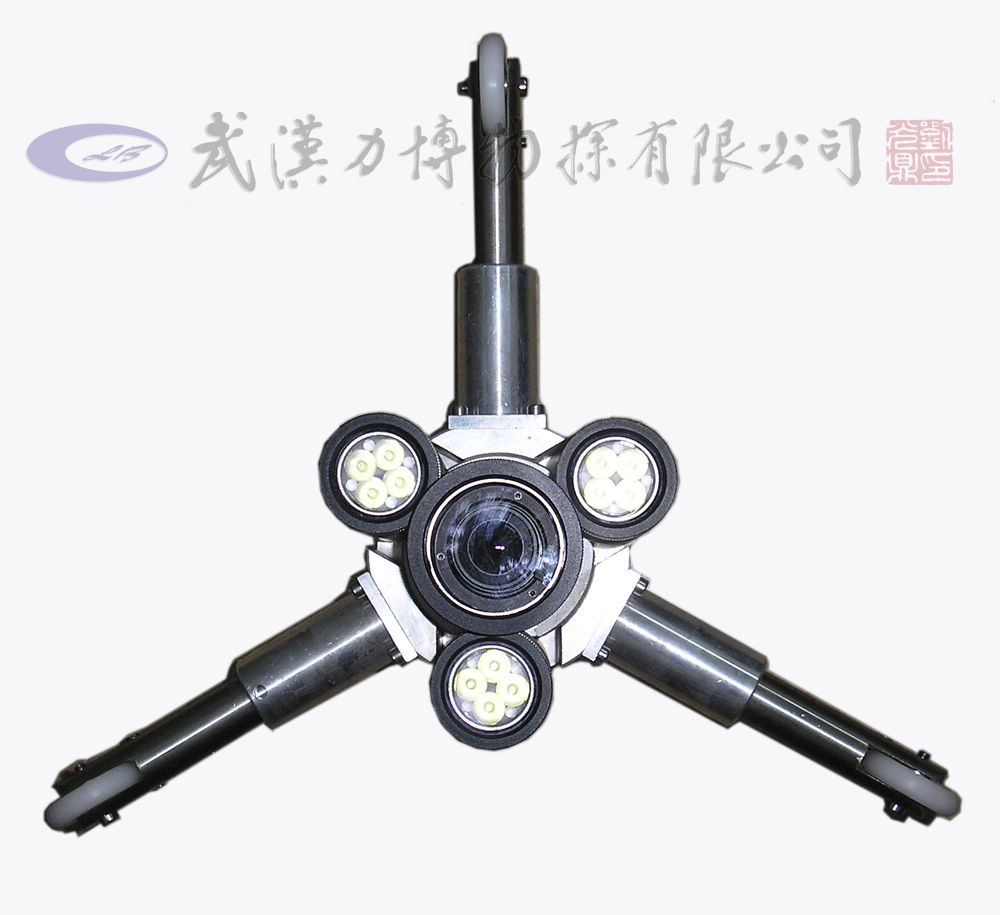

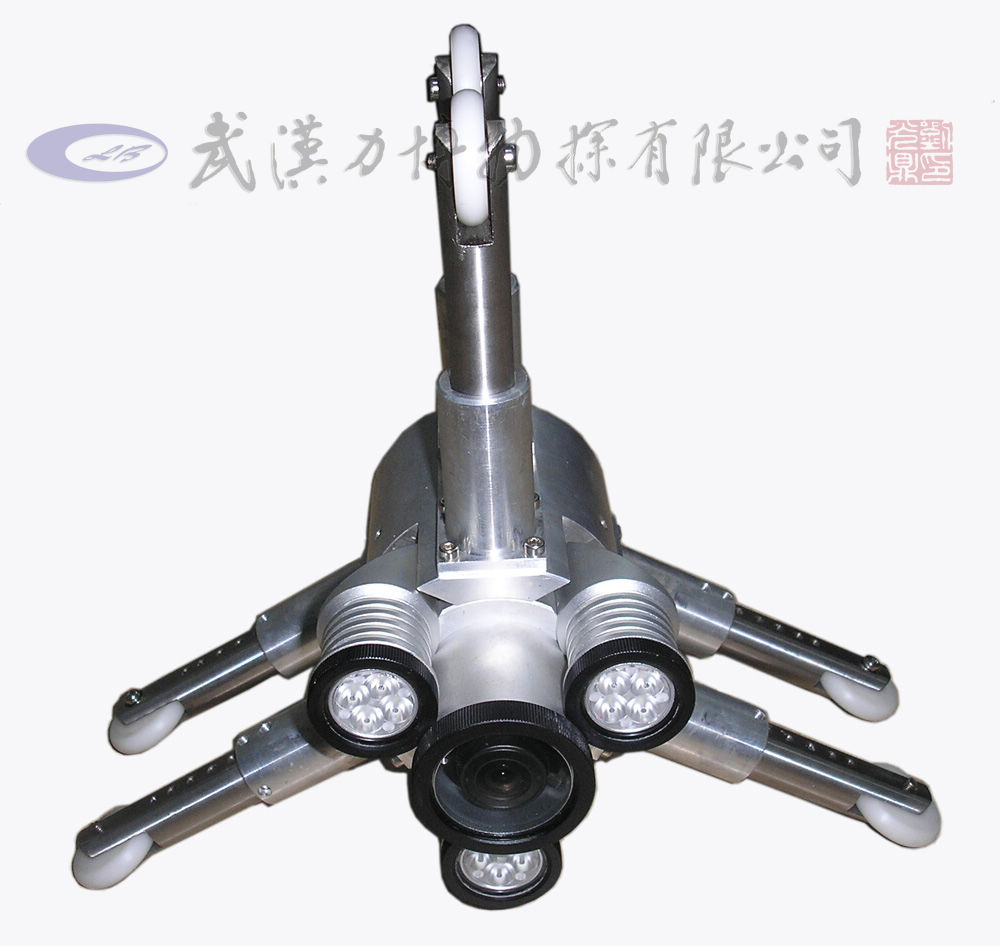

LB管桩视频成像检测系统由一体化主机(管孔壁全景电视成像分析软件)、电缆盘、全景摄像探头(多种规格可选)、孔口深度计数器(分垂直型和水平型)四部分组成。其中，主机采用一体化设计，内置高性能电池，轻巧灵便，非常适合野外移动工作环境。通过选择不同型号的探头与计数器,可适应不同直径的管桩孔、钻井。

主要技术指标及参数：

l 探头（摄像头）：WATEC彩色低照度摄像头，450lines；

l 水平分辨率：795pixes，垂直分辨率：0.5mm；

l 实用孔径：200-1000mm；

l 抗压强度：10MPa；

l 图像数据：mpeg压缩动画文件格式；

l 软件适用环境：win2000，XP；

l 深度记数值：0～999.999m；

l 最大分辨率：0.1mm；

l 观测方位：360°全景；
